Ddim{0}}yn cefnogi Punch Clamp
Mae'r gosodiad pacio a gwagio heb hambwrdd ar gyfer blociau concrit awyredig yn ddyfais a ddefnyddir i echdynnu rhai blociau yn ystod y broses bacio, gan ffurfio tyllau fforch godi i'w trin yn hawdd.
Dyma'r cyflwyniad perthnasol:
-Swyddogaeth: Drilio tyllau yn y bylchau wedi'u pentyrru, a chylchdroi'r blociau wedi'u drilio i lwyfan dynodedig ar gyfer pecynnu dilynol a phrosesau eraill, gan gyflawni pecynnu paled a lleihau costau pecynnu.

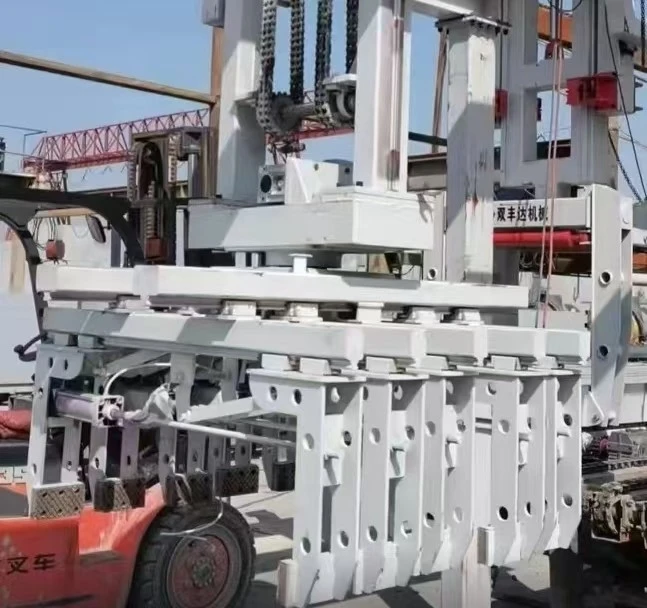

-Cyfansoddiad strwythurol: Gan gymryd y gosodiad drilio cylchdro cyfansawdd ar gyfer pentyrru a phecynnu blociau concrit awyredig fel enghraifft, mae'n bennaf yn cynnwys mecanwaith cylchdroi, ffrâm cynnal, mecanwaith gyrru braich clampio, a mecanwaith clampio cyfuniad braich. Defnyddir y mecanwaith cylchdro i yrru'r ffrâm gynhaliol i berfformio mudiant cylchdro; Gall y mecanwaith gyrru braich clampio yrru'r breichiau clampio chwith a dde i ddynesu neu symud i ffwrdd oddi wrth ei gilydd, fel arfer yn cynnwys silindrau hydrolig, ac ati; Mae'r mecanwaith cyfuniad braich clampio yn cynnwys breichiau clampio chwith a dde, gyda phlât clampio cyntaf ar y rhan isaf ar gyfer blociau clampio, a mecanwaith clampio echdynnu twll yn cynnwys siafft swing, plât gyrru swing, bloc clampio, silindr clampio cylchdroi, ac ati, a all gyflawni swyddogaeth echdynnu twll.

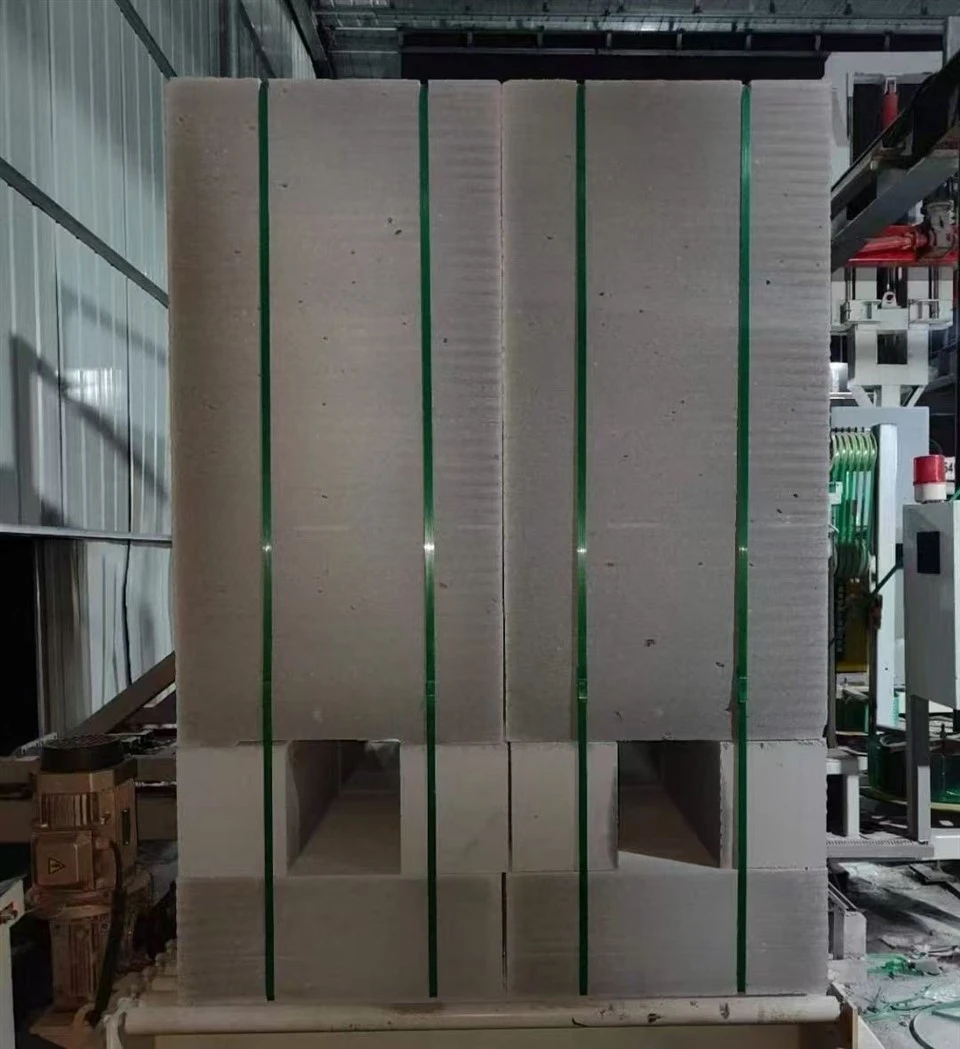

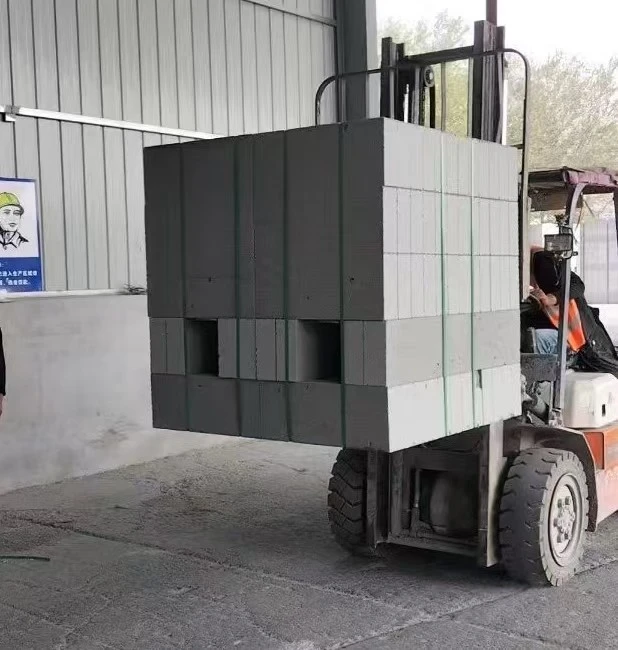

-Egwyddor waith: Mae'r breichiau clampio chwith a dde yn cael eu gyrru i gylchdroi gan fecanwaith cylchdroi, sy'n hwyluso clampio, pentyrru, a gwaith echdynnu tyllau. Mae'r mecanwaith gyrru braich clampio yn gyrru symudiad cymharol y plât clampio cyntaf i gyflawni clampio'r haen bloc a chwblhau'r broses stacio. Ar yr un pryd, mae cylchdroi'r silindr clampio yn gyrru symudiad cymharol y bloc clampio, a all dynnu rhai o'r blociau yn yr haen bloc i ffurfio tyllau fforch godi a chyflawni gwaith echdynnu tyllau, gan gwrdd â'r galw am becynnu palededig.
-Nodweddion technegol: Gall y gosodiad gwactod gyflawni gosodiad manwl gywir awtomatig PLC, gan ddefnyddio moduron neu godiadau hydrolig, sy'n addas ar gyfer
Gosodiad tynnu twll palletizing heb ei bacio
Mae'r gosodiad pacio a gwagio heb hambwrdd ar gyfer blociau concrit awyredig yn ddyfais a ddefnyddir i echdynnu rhai blociau yn ystod y broses bacio, gan ffurfio tyllau fforch godi i'w trin yn hawdd. Dyma'r cyflwyniad perthnasol:
-Swyddogaeth: Drilio tyllau yn y bylchau wedi'u pentyrru, a chylchdroi'r blociau wedi'u drilio i lwyfan dynodedig ar gyfer pecynnu dilynol a phrosesau eraill, gan gyflawni pecynnu paled a lleihau costau pecynnu.
-Cyfansoddiad strwythurol: Gan gymryd y gosodiad drilio cylchdro cyfansawdd ar gyfer pentyrru a phecynnu blociau concrit awyredig fel enghraifft, mae'n bennaf yn cynnwys mecanwaith cylchdroi, ffrâm cynnal, mecanwaith gyrru braich clampio, a mecanwaith clampio cyfuniad braich. Defnyddir y mecanwaith cylchdro i yrru'r ffrâm gynhaliol i berfformio mudiant cylchdro; Gall y mecanwaith gyrru braich clampio yrru'r breichiau clampio chwith a dde i ddynesu neu symud i ffwrdd oddi wrth ei gilydd, fel arfer yn cynnwys silindrau hydrolig, ac ati; Mae'r mecanwaith cyfuniad braich clampio yn cynnwys breichiau clampio chwith a dde, gyda phlât clampio cyntaf ar y rhan isaf ar gyfer blociau clampio, a mecanwaith clampio echdynnu twll yn cynnwys siafft swing, plât gyrru swing, bloc clampio, silindr clampio cylchdroi, ac ati, a all gyflawni swyddogaeth echdynnu twll.
-Egwyddor waith: Mae'r breichiau clampio chwith a dde yn cael eu gyrru i gylchdroi gan fecanwaith cylchdroi, sy'n hwyluso clampio, pentyrru, a gwaith echdynnu tyllau. Mae'r mecanwaith gyrru braich clampio yn gyrru symudiad cymharol y plât clampio cyntaf i gyflawni clampio'r haen bloc a chwblhau'r broses stacio. Ar yr un pryd, mae cylchdroi'r silindr clampio yn gyrru symudiad cymharol y bloc clampio, a all dynnu rhai o'r blociau yn yr haen bloc i ffurfio tyllau fforch godi a chyflawni gwaith echdynnu tyllau, gan gwrdd â'r galw am becynnu palededig.
-Nodweddion technegol: Gall y gosodiad gwactod gyflawni lleoliad manwl gywir awtomatig PLC, gan ddefnyddio moduron neu godi hydrolig, sy'n addas ar gyfer Gall codi a gostwng strwythurau ar draws rhychwantau gwahanol addasu i weithrediadau stacio a drilio blociau concrit awyredig o wahanol fanylebau, gan leihau cost gweithrediadau drilio. Mae'r strwythur yn daclus, yn effeithlon, ac yn ffafriol i hyrwyddo safonol. Ar hyn o bryd mae'n offer pecynnu tegell poblogaidd ac ymarferol.
Mae'r diffygion cyffredin a'u hatebion fel a ganlyn
Llai o rym clampio
Gall hyn fod oherwydd defnydd hirfaith o'r gosodiad, gollyngiadau yn y silindr, neu heneiddio'r cylched aer; Neu nid yw'r crafanc clampio mewn cysylltiad agos â'r bloc; Mae hefyd yn bosibl nad yw'r mecanwaith clampio yn hyblyg oherwydd halogiad olew neu amhureddau eraill. Yr ateb yw disodli'r silindr neu addasu'r pwysedd aer; Glanhewch wyneb y gosodiad a'i ail-glampio; Glanhewch y gosodiad, ailosodwch yr olew iro, ac addaswch y gwialen silindr.
01
Jamio gemau
Nid yw rhannau mewnol y gosodiad yn symud yn hyblyg, mae'r grym clampio wedi'i ddosbarthu'n anwastad, neu mae'r sgriw clampio yn rhydd, gan arwain at glampio'r darn gwaith yn ansefydlog, a all achosi jamio gosodiadau. Gellir datrys problem symudiad anhyblyg rhannau trwy lanhau tu mewn i'r gosodiad ac ychwanegu olew iro. Ar gyfer sgriwiau clampio rhydd, mae angen eu hail-atgyfnerthu.
02
Anffurfiad crafanc
Gall gwrthdrawiadau diofal â gwrthrychau caled neu flinder materol a achosir gan ddefnydd hirfaith arwain at ddadffurfiad y crafanc. Ar ôl dadffurfiad y crafanc, bydd bylchau yng nghanol y fricsen pan gaiff ei glampio eto, gan arwain at rym clampio anwastad ac achosi i'r fricsen ddisgyn. Mae'r sefyllfa hon fel arfer yn gofyn am ailosod y crafangau.
03
Gall namau rheoli trydanol, megis llinellau allbwn falfiau solenoid wedi'u torri neu goiliau wedi'u llosgi, achosi i'r gosodiad gamweithio. Gellir ei ddatrys trwy wirio'r cylched, atgyweirio neu ailosod y rhan sydd wedi'i dorri, a disodli'r falf solenoid newydd.
04
palletizing afreolaidd
Gall fod oherwydd diffyg yn y system reoli neu synwyryddion y gosodiad palletizing, neu gall gael ei achosi gan ffactorau megis maint, siâp neu bwysau'r nwyddau. Yn ystod y prosesu, mae'n bosibl gwirio a yw'r system reoli a'r synwyryddion yn gweithio'n iawn, tra'n sicrhau bod maint, siâp a phwysau'r nwyddau yn bodloni'r gofynion. Mae hefyd yn bosibl ceisio addasu paramedrau'r gosodiad palletizing.
05
